在電力系統、工礦企業、軌道交通、建筑防雷等各類電氣運維場景中，接地系統是保障設備安全運行、防范雷擊觸電事故、維護電網穩定的核心防線，而接地引下線與地網之間的連接可靠性，直接決定了整個接地系統的防護效果。一旦連接處出現接觸不良、電阻超標、銹蝕斷裂等問題，不僅會導致接地失效，引發設備絕緣擊穿、人身觸電等安全隱患，更會大幅降低防雷泄流、故障電流疏導能力，埋下嚴重的安全事故伏筆。想要從根源上筑牢接地安全防線，精準、高效、便捷地檢測接地導通性能、把控連接質量，就離不開專業的檢測設備加持，手持式接地導通測試儀正是針對這一核心需求研發的專業檢測工具，為接地引下線與地網的可靠安全連接提供了硬核技術保障。

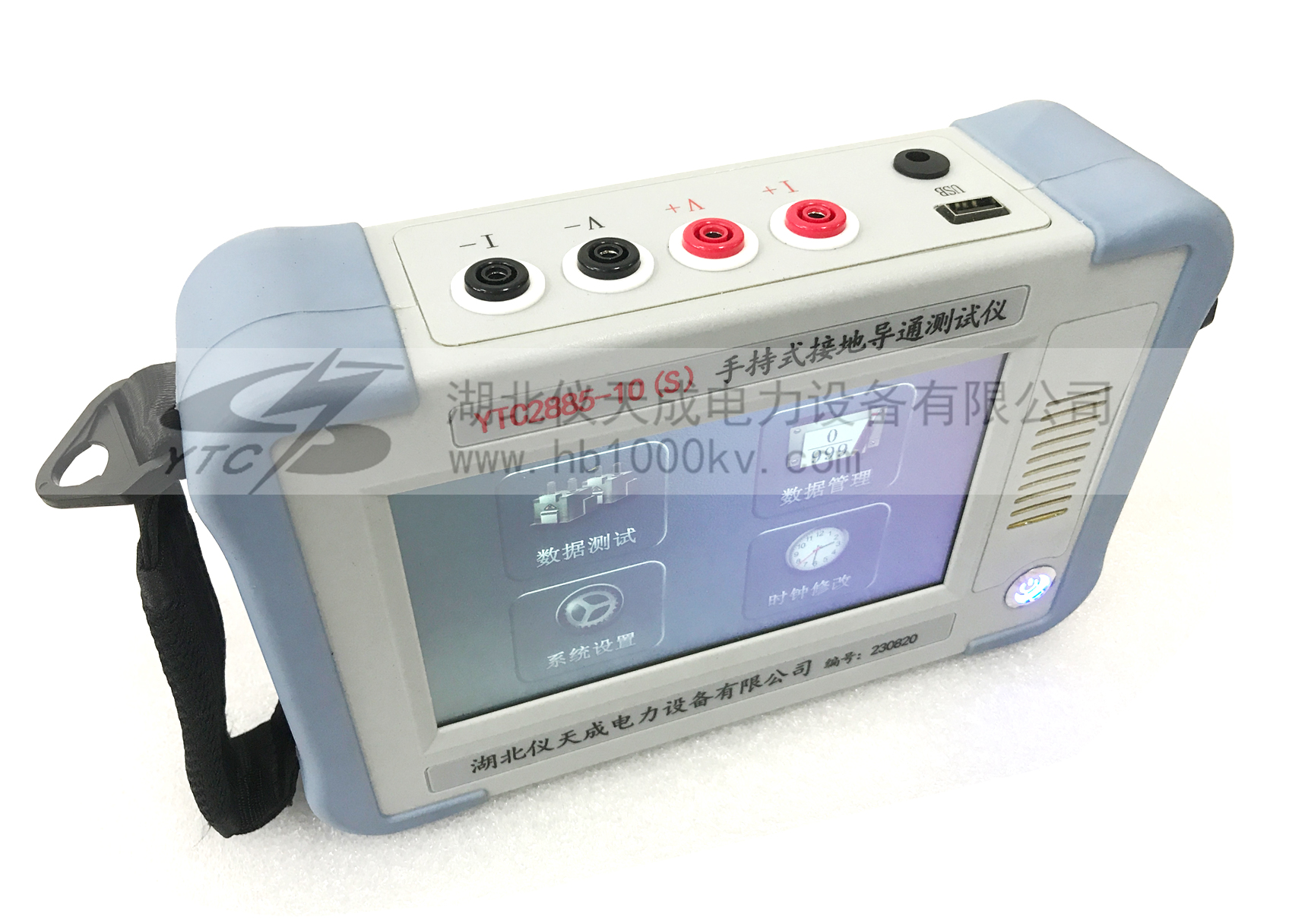

手持接地導通測試儀屬于自動化程度極高的便攜式專用檢測儀器，主要應用于變電站內部各類電力設備接地引下線之間導通電阻值的精準測量。儀器搭載高性能單片機實現全程控制，測試流程全程智能化運行，兼具體積小巧、攜帶便捷、操作簡單、檢測精度高、測試速度快、復測穩定性強、讀數直觀清晰等多重優勢，完全契合行業檢測規程要求，是電力接地導通檢測場景的理想專用設備。
一、核心技術參數
1.測試電流：支持 AUTO 自動模式，同時配備 1A、3A、5A、10A 四檔固定電流，可根據檢測場景靈活選擇。
2.測量范圍：10A 檔位下為 0.8mΩ-0.8Ω，5A 檔位下為 1mΩ-2Ω，3A 檔位下為 5mΩ-3Ω，1A 檔位下為 10mΩ-10Ω，適配不同阻值等級的接地導通檢測需求。
3.分辨率與準確度：最小分辨率達 0.1μΩ，測量準確度為 ±(0.5%±2 個字)，數據精度高，檢測結果可靠。
4.顯示與存儲：采用 7 寸高亮度觸摸彩色液晶顯示器，電阻顯示有效數字為 4 位；內置大容量存儲器，可穩定存儲 1000 組測試數據，支持掉電數據不丟失。5.環境與電源：工作環境溫度為 0℃～40℃，相對濕度＜90% RH（不結露）；內置鋰電池供電，整機最大功耗 100W，續航與能耗管控均衡。
6.外形與重量：主機外形尺寸 360290170（mm），主機凈重 2Kg；配套外箱尺寸 290235360（mm），線箱凈重 8KG，整體便攜性優異。
7.測試線纜：標配紅色測試線長度 49 米、黑色測試線長度 1 米，支持按實際檢測場景定制線纜長度，適配復雜現場布局。
二、核心功能特點
1.智能化操控：整機由高速單片機核心控制，自動化程度高，采用全觸屏操作界面，中英文自由切換，操作簡便易懂，無需專業技能即可快速開展檢測。
2.寬范圍適配：搭載全新電源技術，電流檔位豐富、測量范圍寬泛，可滿足變電站、工礦企業等不同場景下的接地導通檢測需求，適配性極強。
3.節能高效：內置智能化功率管理技術，可自動使儀器工作在最小功率狀態，有效降低內部發熱損耗，延長續航時間，同時實現能源節約。
4.高清顯示：配備 7 寸高亮度觸摸彩色液晶，即便在強光直射環境下，檢測數據仍可清晰顯示，讀數直觀無歧義，保障復雜工況下的操作體驗。
5.數據便捷管理：支持 1000 組測試數據的掉電存儲與隨時查閱，可外接打印機（選配）實現測量數據實時打印，完美適配現場無紙化辦公需求，提升檢測資料留存效率。
立足電氣安全運維核心需求，聚焦接地系統連接質量管控，手持式接地導通測試儀憑借便攜易用、檢測精準、性能穩定的優勢，徹底解決了傳統導通檢測操作繁瑣、誤差大、適配性差的痛點，真正實現了對接地引下線與地網連接狀態的高效核驗。從日常巡檢、工程驗收到隱患排查，這款設備全程守護接地系統安全，用專業技術筑牢電氣底線，助力行業實現運維規范化、安全管控精細化，為設備穩定運行與人員安全保駕護航。
湖北儀天成電力設備有限公司
2026年3月30日
